原子层沉积（ALD）技术揭秘

原子层沉积（Atomic Layer Deposition，简称ALD）是一种先进的薄膜沉积技术，基于表面自限制反应原理，通过交替引入前驱体并化学吸附反应形成原子级别的薄膜。这种技术以其高精度、高均匀性和优异的保形性，在微电子、纳米技术和光学等多个领域得到了广泛应用。

技术原理

ALD的基本原理依赖于两个或多个前驱体在反应室中交替引入，通过化学吸附和反应形成原子级别的薄膜。每次反应都是自限制的，即化学吸附会饱和表面，防止过度反应，从而实现对薄膜厚度的精确控制。

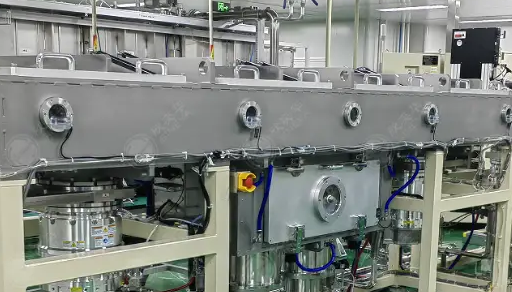

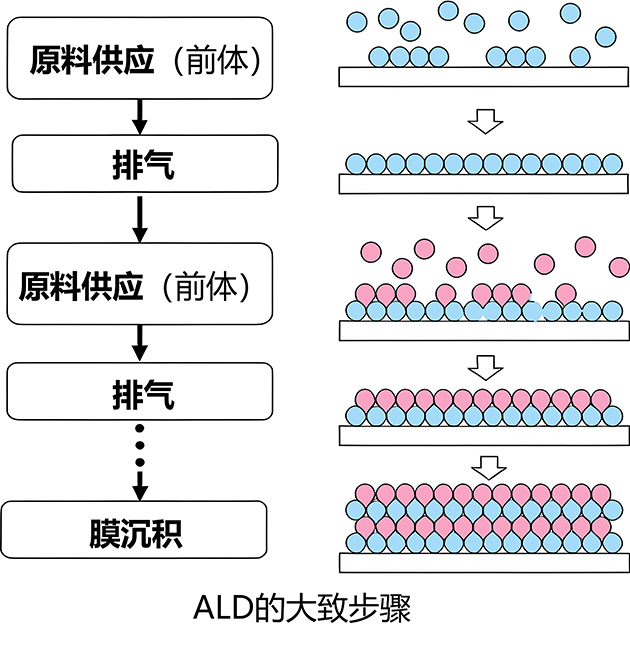

一个典型的ALD周期包括以下几个步骤：

前驱体A的引入：前驱体A气体分子被引入到反应室中，吸附到基底表面，并与表面活性位点发生反应，形成饱和单层。

惰性气体冲洗：通过惰性气体（如氮气或氩气）冲洗反应室，去除未反应的前驱体A分子及反应副产物。

前驱体B的引入：前驱体B气体分子被引入到反应室中，与已吸附的前驱体A层发生反应，生成所需的薄膜材料。

再次惰性气体冲洗：通过惰性气体冲洗，去除未反应的前驱体B分子及反应副产物。

通过重复上述循环，逐层构建所需厚度的薄膜。前驱体的选择对ALD过程至关重要，它们应具备高挥发性、高反应性、化学稳定性、无腐蚀性和毒性等特性。此外，成膜过程中的温度、压力和前驱体脉冲时间等参数也需精确控制，以确保自限制反应的有效性。

应用领域

微电子领域

ALD在微电子领域的应用非常广泛，特别是在半导体器件的制造中。它可以制备高k介电材料和金属栅极，确保器件的性能和可靠性。此外，它还可以用于存储器件中制备高k电容材料和隧穿氧化物，提高存储密度和数据保真度。在微电子封装方面，ALD技术可以制备保护涂层和阻挡层，防止器件受潮和腐蚀。

纳米技术领域

ALD技术具有独特的优势，可以制备各种纳米结构材料，如纳米线、纳米管和纳米颗粒，为纳米器件的制造提供了有力支持。此外，它还可以用于纳米器件的制备，如场效应晶体管和量子点器件，实现高精度的纳米器件制造。在纳米材料表面修饰与功能化方面，ALD技术也发挥着重要作用，可以在纳米材料表面沉积功能性薄膜，实现表面修饰和改性。

光学领域

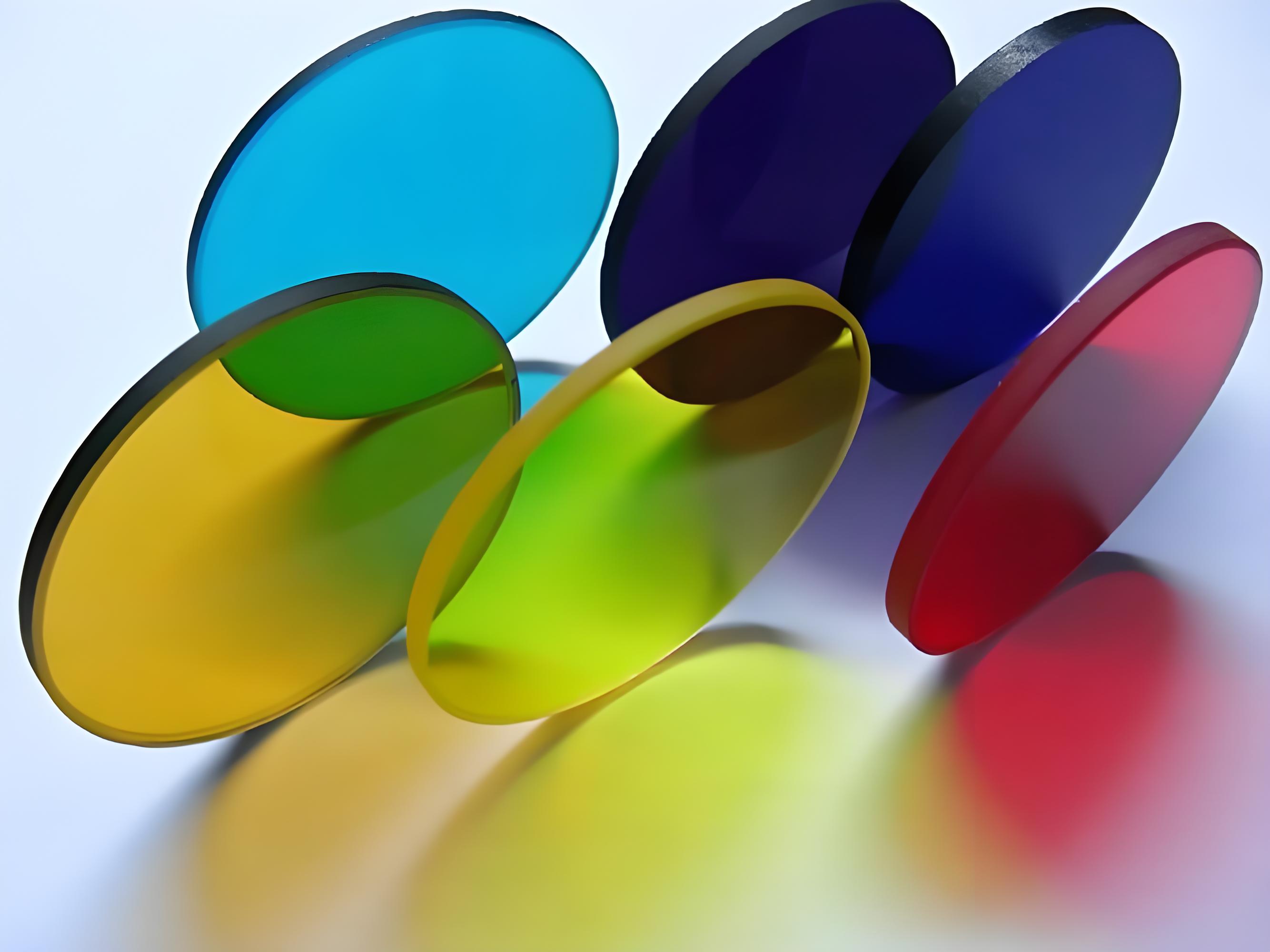

ALD技术被用于制备各种光学薄膜，如抗反射涂层和高反射涂层。这些薄膜广泛应用于光学镜片和光电子器件中，可以提高光学器件的性能和可靠性。此外，ALD技术还可以用于制备光学滤波器和其他光学元件，为光学技术的发展提供有力支持。
