PVD纳米涂层技术具有诸多显著特点。其涂层厚度可以精确控制在纳米级别,既不影响基体的尺寸精度,又能提供有效的保护。涂层与基体之间具有较高的结合力,不易剥落。该技术可以在各种材料上进行沉积,包括金属、陶瓷、塑料等,具有广泛的适用性。此外,PVD工艺对环境无不利影响,符合现代绿色制造的发展方向。
PVD纳米涂层技术的工艺分类
1.蒸发镀膜
在高温等条件下,材料源蒸发形成气态粒子,这些粒子在真空环境中传输,并在基体表面沉积形成涂层。该工艺简单直接,适用于一些对涂层性能要求不是特别高的场合。
2.溅镀
电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞,电离出大量的氩离子和电子,电子飞向基片,氩离子在电场的作用下加速轰击靶材,溅射出大量的靶材原子,这些原子沉积到基层表面形成膜层。溅镀技术形成的膜层颗粒细小,可用于光学级别镀膜;镀层均匀性高,通过精细控制颗粒大小和沉积速度,可实现高精度镀膜;与基体间具有高结合力,相较于传统镀膜技术更具优势。
3.离子镀
离子镀是蒸镀和溅镀结合的一种镀膜技术,采用电弧放电的方法,在固体的阴极靶材上直接蒸发金属,蒸发物是从阴极弧光辉点放出的阴极物质的离子,从而在基材表面沉积成为薄膜。离子镀具有高效生产的特点,在PVD技术中,对于硬质涂层来讲,电弧涂层可在保证涂层结合力的前提条件下,最短时间内完成工艺;附着性高,单个离子能量高,涂层可牢固地沉积在基材表面,难以剥离,远超过常规化学涂覆以及电学涂覆;工艺稳定,因工艺技术成熟,设备可靠性高,在制备涂层,尤其是复合涂层上可实现精确的控制,品质可靠。
PVD纳米涂层技术的应用领域
1.航空航天领域
航空航天零部件需要在恶劣的环境下保持优异的性能,PVD纳米涂层技术可以对航空航天零部件进行涂层处理,提高其在高温、高压、高腐蚀等环境下的耐磨性、耐腐蚀性和抗氧化性,延长零部件的使用寿命,确保飞行器的安全性和可靠性。
2.汽车工业

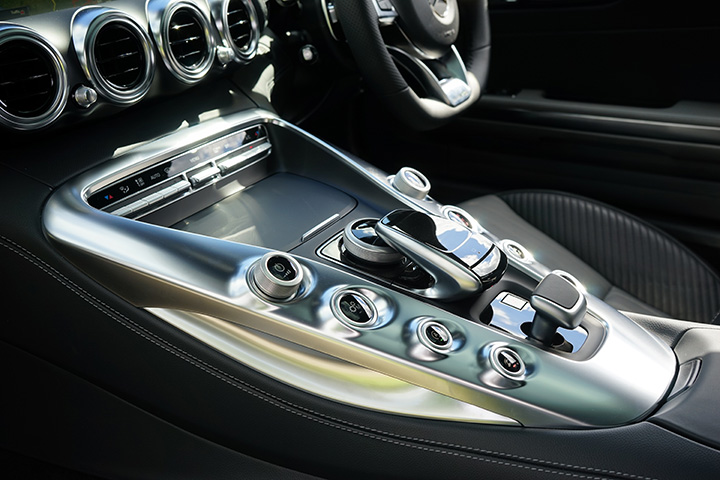

在汽车发动机零部件、制动系统等方面,PVD纳米涂层技术可提高其耐磨性和耐腐蚀性。例如,汽车的轮毂、进气格栅、装饰条等部件,通过PVD镀膜的处理,能够焕发出更加迷人的光彩,提高整车的品质与价值。
3.刀具模具领域

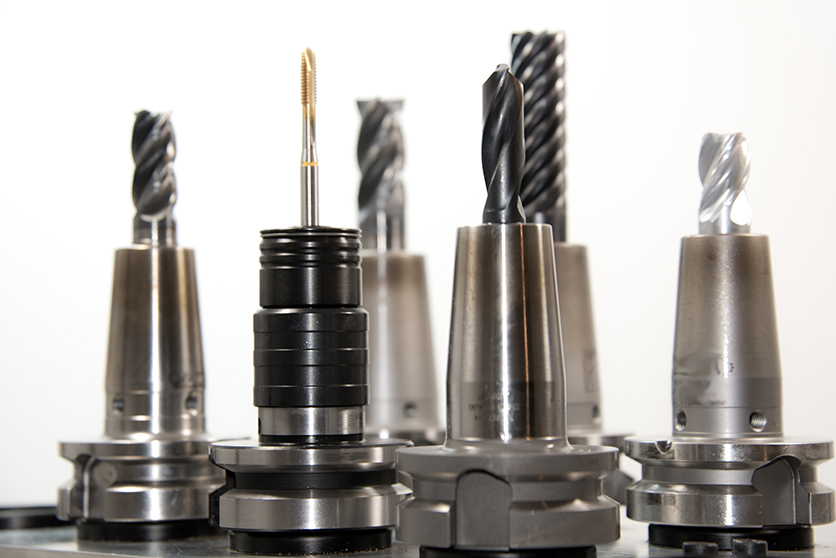

在刀具上沉积PVD纳米涂层可以大幅提高刀具的硬度和耐磨性,延长刀具的使用寿命。模具表面的涂层可以减少磨损和腐蚀,提高模具的使用寿命和生产效率。
4.电子行业
在电子器件的表面沉积PVD纳米涂层,可以起到防腐蚀、防静电等作用。同时,PVD技术还可用于制备电子器件中的介电层、绝缘层和屏蔽层,满足电子器件的各种需求。
5.光学仪器
PVD纳米涂层技术能够改善光学元件的表面性能,提高光学仪器的精度和可靠性。例如,在光学镜片、滤光片、反射镜等产品的生产中,通过PVD镀膜可以有效地改变材料的光学特性,如增强反射率、提升透过率以及优化抗反射性等。
6.医疗器械
PVD纳米涂层技术确保了医疗器械的卫生和安全性。它可以用于人工关节、牙科植入物以及手术器械的表面处理,显著提升这些设备的生物相容性和性能,并降低感染和磨损的风险。
